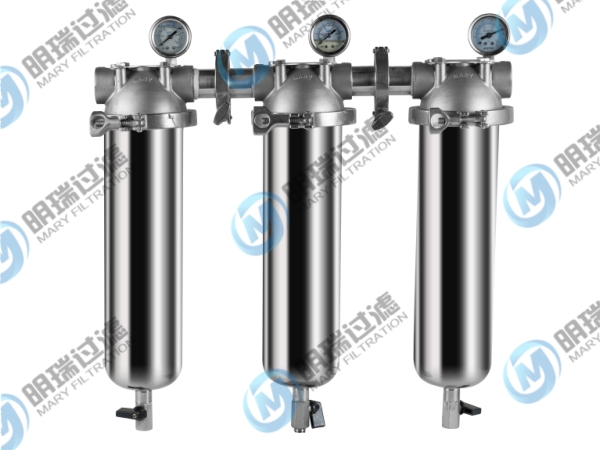

部件号 | 名称 |
1 | 安装支架 |
2 | 端盖 |
3 | 密封圈 |
4 | 连接杆 |
5 | 抱箍 |
6 | 筒体 |
7 | 滤芯安装底盖 |
工况条件 | |
设计压力： | 0.8mpa/1.2Mpa（加强抱箍） |
最高耐温： | 160°C |
过滤精度： | 0.1um~40目（精度可选） |
适配接口： | DO（平压）或 222 |
材质 | |
安装支架 | SS304 |
端盖 | SS304/SS316L |
连接杆 | SS304/SS316L |
抱箍 | SS304 |
筒体 | SS304/SS316L |
滤芯安装底盖 | SS304/SS316L |
密封圈 | 硅橡胶胶SILICOME /氟橡胶 FKM/ 四氟包覆密封圈 PFA |
表面处理 | |
筒体内外表面处理 | 镜面抛光Ra<0.4um |
接口 | |
端盖接口 | G1/8 *2(可接压力表或压差表) |
进出口 | G3/4 或G 1 |
排污口 | G1/4 |
05 | 10 | 20 | ||
OD | 筒体直径 | 89mm | 89mm | 89mm |
H1 | 筒体长度 | 145mm | 270mm | 520mm |
H2 | 总长 | 240mm | 365mm | 615mm |
L1 | 进出口距离 | 109mm | 109mm | 109mm |
PD1/2 | 压力或压差表口 | G1/8 *2 | G1/8*2 | G1/8*2 |
O | 进出口 | G3/4或G1 | G3/4或G1 | G3/4或G1 |
D | 排污口 | G1/4 | G1/4 | G1/4 |
滤芯长度 | 材质 | 接口 | 密封圈 | 压力 | |
MRGDW | 05 | 304 | 3/4 | S | （空） |
| 05 ：5英寸 10: 10 英寸 20： 20英寸 | 304 ： SS304 316L：SS316L | 3/4： G3/4 1 : G1 X :其他 | S： 硅胶 V： 氟胶 PFA：包四氟 | （空）： 0.8Mpa 1.2 ：1.2Mpa |
