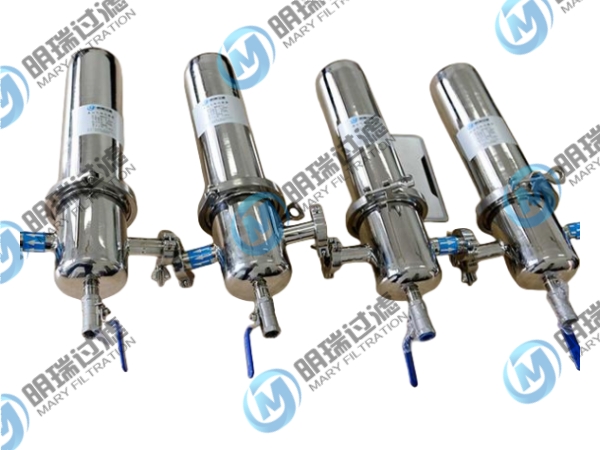

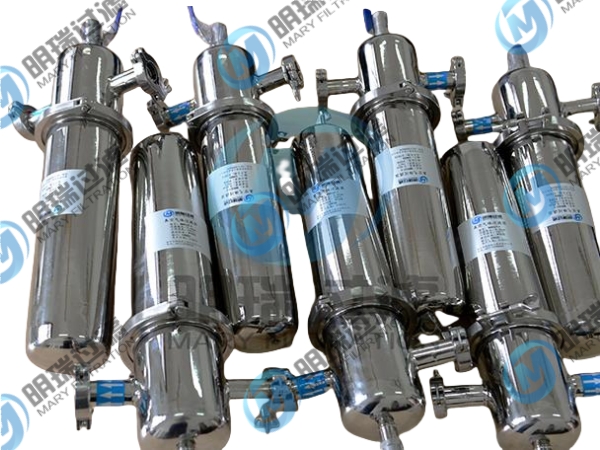

部件号 | 名称 |
1 | 排气阀 |
2 | 筒体 |
3 | 密封圈 |
4 | 底座 |
5 | 排污阀 |
6 | 抱箍 |
工况条件 | |
设计压力： | 0.8mpa/1.2Mpa（加强抱箍） |
最高耐温： | 160°C |
过滤精度： | 0.1um~100um（精度可选） |
适配接口： | 226 |
材质 | |
排气阀 | SS304 |
筒体 | SS304/SS316L |
密封圈 | 硅橡胶胶SILICOME /氟橡胶 FKM/ 四氟包覆密封圈 PFA |
底座 | SS304 |
排污阀 | SS304/SS316L |
抱箍 | SS304/SS316L |
表面处理 | |
筒体内外表面处理 | 镜面抛光Ra<0.4um |
接口 | |
进出口 | KF法兰、法兰 |
排污口 | 内丝或快装 |
排气口 | 内丝或快装 |
05 | 10 | 20 | ||
OD | 筒体直径 | 102mm | 102mm | 102mm |
H1 | 筒体长度 |
|
|
|
H2 | 总长 |
|
|
|
L1 | 进出口距离 |
|
|
|
P | 压力口 | K38 | K38 | K38 |
O | 进出口 | K32 | K32 | K32 |
D1 | 排污口 | 6mm | 6mm | 6mm |
D2 | 排气口 | 6mm | 6mm | 6mm |
