WSZ烧结板

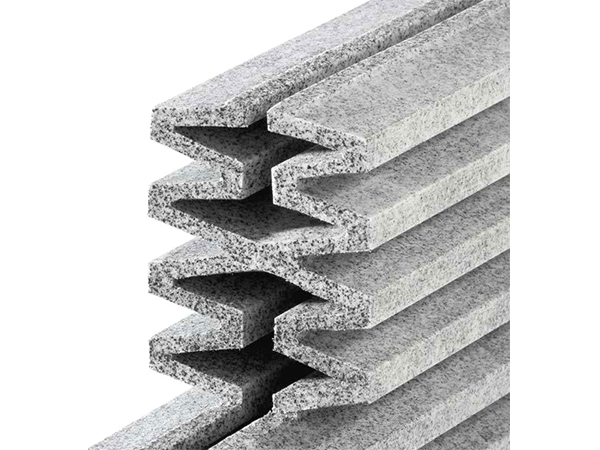

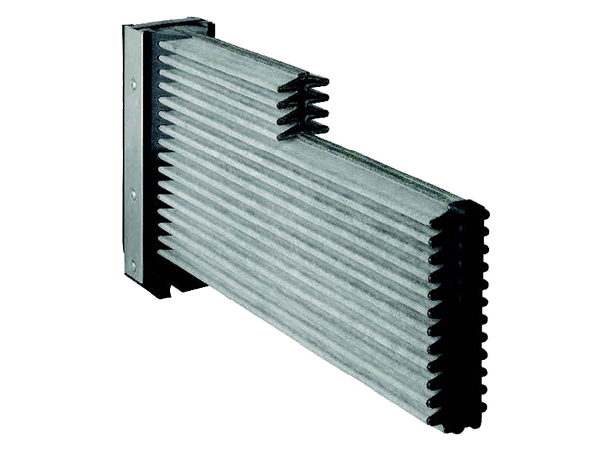

WSZ烧结板是我司近几年研发的新型产品，工艺为一体烧结而成，外形尺寸1500mm(长)*50mm（厚）*500mm（宽）其表面积为5m²，相当于6个国标JMC除尘滤袋的过滤面积。为烧结板除尘设备中主要过滤元件。烧结板的基底部分是由超高分子复合材料烧结而成多孔结构，结构更为紧凑的基体耐磨性较好。PTFE涂层在基体的表面渗入基体内部多个小孔形成多层微孔过滤层。烧结板的基底及涂层为流线三角型结构。设计优化，增大过滤面积。其通过完全表面过滤具有极高的铺集效率及再生能力。采用定时控制或者压差控制对滤板进行在线脉冲反吹清灰。具有良好的清灰方式。垂直下安装式塑烧板使用在烧结板除尘器中，稳定性能及刚性良好，对于腐蚀性强及医药粉体具有良好的抗磨损性及撕裂性能。具有安装维修方便，良好的化学稳定性，除尘能力强等优点，维护成本低，适合于粉尘较多的烟气处理，排放指标极其理想。
　　WSZ型尺寸规格为：1500（长）×500（宽)×50（厚），单板过滤面积为5㎡,是同体积滤袋的4.5倍过滤面积。使用寿命最高可达10年。
　　产品优势 Advantages：
 　　●除尘精度高：微米级的过滤孔径，对于1um以上的烟尘去除性较好，对于0.1um以上的烟尘，可以绝大部分去除。排气含尘浓度科控制在5mg/m³以下。
　　●过滤面积大：过滤面的波纹形设计，在同体积内的过滤面积是滤袋的3～6倍；
　　●自清理能力强：刚性的结构，使得反吹气体更直接地作用在附着于过滤表面的粉体上，没有缓冲的存在，清灰效果彻底；
　　●疏水、疏油：烧结板基体由多种密度不同的高分子材料烧结而成，PTFE涂层深入至烧结板基体孔穴里并与之形成超细微孔抗粘性结构，具有疏水疏油性能；
　　●超长的使用寿命：较高的强度和韧性，能经受每天几千次的高压气体的反复冲击，其耐磨性能是钢铁的4倍以上，再有超强的耐酸碱能力和完善的自清理效果，使得塑烧板的使用寿命可以达到10年以上。
　　●压力恒定，阻力稳定；由于波浪式塑烧板滤芯是通过表面的PTFE涂层对粉尘进捕捉的，其光滑的表面使粉尘极难的透过和停留，即使有一些极细的粉尘有可能进入空腔，但立即就会被设定的脉冲压缩空气的气流吹走。所以在塑烧板滤芯母体层中不会发生堵塞现象。

技术参数：
1.产品型号：通用型、医药型和放静电型（代码C、M、E）（可根据客户需要定做产品）
2.过滤风速：0.8m/min
3.气体阻力：500--2000pa（取决于应用在不同工况条件下的过滤积）

材质参数表

序号	名称	单位	参考值
1	过滤精度	um	0.1/1
2	弯曲强度	MPa	8
3	拉伸强度	Mpa	8.78
4	断裂伸长率	%	33.4
5	密度	g/cm3	0.858
6	冲击强度(缺口)	KJ/m2	7.36

过滤效果表

序号	名称	单位	采样点		净化效率（%）
			进口	出口
1	排气温度	℃	21	21	/
2	气体含湿量	%	0.5	0.5	/
3	测点气体平均流速	m/s	9	8	/
4	颗粒物平均排放浓度	mg/m3	3800	4	/
5	颗粒物排放速率	kg/h	70	2.4x10-2	99.99%

风量表：

序号	型号	过滤面积（m2）	L(mm)	W1(mm)	W2(mm)	H1(mm)	H2(mm)	风量（m3/h）	压损（Pa）	除尘效率（5μm以上）
1	WSZ-1	1.6	500	570	488	56	80	76	<1800	99.5%
2	WSZ-2	2.5	750	570	488	56	80	120	<1800	99.5%
3	WSZ-4	3.2	1000	570	488	56	80	160	<1800	99.5%
4	WSZ-5	5	1500	570	488	56	80	240	<1800	99.5%
