产品简介

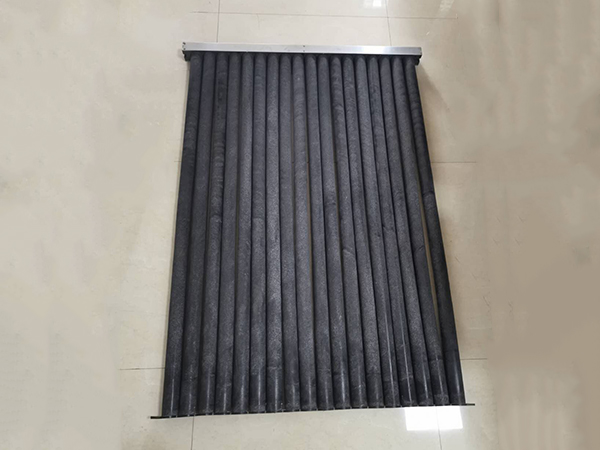

MCF除尘烧结板（柱状烧结筒）是我司最早研发除尘产品，是除尘设备中主要过滤元件之一。烧结板是由超高分子复合材料烧结而成的圆柱形滤芯组合而成。由于高分子材料有较高的耐压性和机械强度，长时间使用后过滤网孔也不易变形。圆柱形的滤芯外表面覆PTFE涂层，在基体的表面渗入基体内部多个小孔形成多层微孔过滤层，其光滑的表面使粉尘极难透过与停留，在处理磨损性强的粉尘、超细粉尘或潮湿工况的情况下，过滤时都可以实现表面过滤，过滤效率较高，阻力损失较低，清灰效果较好，使用寿命预期达10年以上。
水平或垂直安装烧结板，具有设计结构紧凑，体积小，安装维修方便，除尘效率较高，阻力损失较小，运行稳定等优点。
产品优势 Advantages： ●除尘精度高：微米级的过滤孔径，能去除1um以上的烟尘，对于0.1um以上的烟尘，可以较大部分去除。
●自清理能力强：刚性的结构，使得反吹气体更直接地作用在附着于过滤表面的粉体上，没有缓冲的存在，清灰效果彻底。
●疏水、疏油：烧结板基体由多种密度不同的高分子材料烧结而成，PTFE涂层深入至烧结板基体孔穴里并与之形成超细微孔抗粘性结构，具有疏水疏油性能。
●较长的使用寿命：较高的强度和韧性，能经受每天几千次的高压气体的反复冲击，其耐磨性能是钢铁的4倍以上，再有较强的耐酸碱能力和较好自清理效果，使得塑烧板的使用寿命可以达到10年以上。
●压力恒定，阻力稳定；由于圆柱形烧结板是通过滤芯表面的PTFE涂层对粉尘进捕捉的，其光滑的表面使粉尘较难的透过和停留，即使有一些极细的粉尘有可能进入空腔，但立即就会被设定的脉冲压缩空气的气流吹走。所以在烧结板滤芯母体层中不会发生堵塞现象。
技术参数
技术参数:
1. 产品型号：（可根据客户需要定做产品）
2. 过滤风速：0.8-2.0m/min
3. 气体阻力：500--2000pa（取决于应用在不同工况条件下的过滤面积）
材质参数表
序号 | 名称 | 单位 | 参考值 |
1 | 过滤精度 | um | 0.1/1 |
2 | 弯曲强度 | MPa | 8 |
3 | 拉伸强度 | Mpa | 8.78 |
4 | 断裂伸长率 | % | 33.4 |
5 | 密度 | g/cm3 | 0.858 |
6 | 冲击强度(缺口) | KJ/m2 | 7.36 |
尺寸规格
过滤效果表
序号 | 名称 | 单位 | 采样点 | 净化效率（%） |
进口 | 出口 |
1 | 排气温度 | ℃ | 21 | 21 | / |
2 | 气体含湿量 | % | 0.5 | 0.5 | / |
3 | 测点气体平均流速 | m/s | 9 | 8 | / |
4 | 颗粒物平均排放浓度 | mg/m3 | 3800 | 4 | / |
5 | 颗粒物排放速率 | kg/h | 70 | 2.4x10-2 | 99.99% |
风量表：
序号 | 型号 | 过滤面积（m2） | 长度(mm) | 宽度(mm) | 直径(mm) | 接头直径(mm) | 风量（m3/h） | 压损（Pa） | 除尘效率（5μm以上） |
1 | MCF-2 | 1.8 | 500 | 1200 | 60 | 80 | 86 | <1800 | 99.5% |
2 | MCF-3 | 3.3 | 1000 | 1200 | 60 | 80 | 158 | <1800 | 99.5% |
3 | MCF-5 | 5 | 1500 | 1200 | 60 | 80 | 240 | <1800 | 99.5% |
应用范围
适用于制药生产线中，混合机、压片机、配料、套胶囊，中药前处理工艺中粉料回收及喷涂粉末、冶金、铸造、喷砂、化工、、碳素材料、粮食加工、石棉制品加工、等含尘气体净化。
