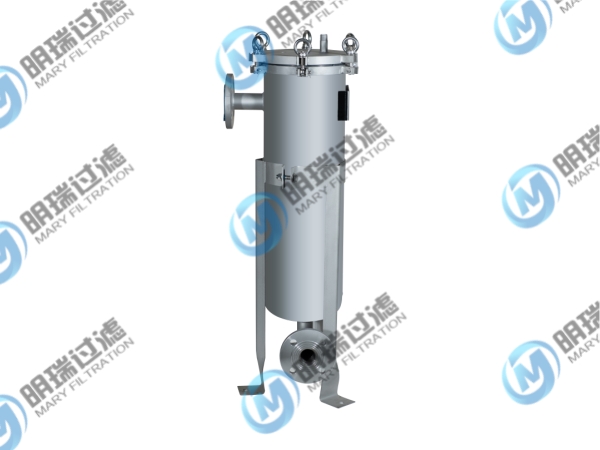

MRBGB系列铸件单袋过滤器

铸件单袋过滤器是一种压力式过滤装置，主要有过滤筒体、过滤筒盖和快开机构、不锈钢滤袋加强网等主要部件组成，滤液由过滤机外壳的旁侧入口管流入滤袋，滤袋本身是装置在加强网篮内，液体渗透过所需要细度等级的滤袋即能获得合格的滤液，杂质颗粒被滤袋拦截。该机更换滤袋十分方便，过滤基本无物料消耗。

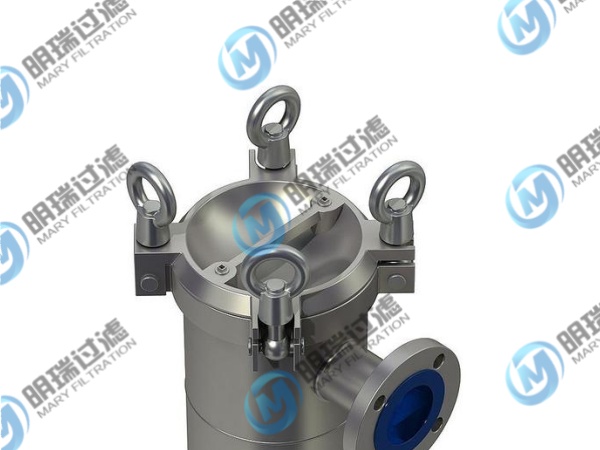

　　袋式过滤器的结构设计是由四套摇锤式环首螺栓将顶盖和滤筒密封锁紧，使过滤器更能承受极高的过滤压力和水锤式的压力冲击。袋式过滤器由滤筒，过滤网篮，过滤袋三部分组成，结构紧凑简单；要过滤的液体经过滤器的进口进入，流进过滤袋，经过滤袋的拦截后，由过滤器的出口流出。袋式过滤器的进出口设计一般采用侧进底出方式，方便清洗。
　　1、滤袋泄露机率小，有力地保证了过滤品质。
　　2、袋式过滤可承载更大的工作压力，压损小，运行费用低，节能效果明显。
　　3、袋式过滤处理量大、体积小，容污量大。
　　4、基于袋式过滤系统的工作原理和结构，更换滤袋时方便快捷，而且过滤机免清洗，省工省时。
　　5、过滤器滤袋清洗后可反复使用、节约成本。
　　6、袋式过滤应用范围广，使用灵活，安装方式多样。

部件号	名称	材质
1	封盖	304/316L
2	筒体	304/316L
3	支撑腿（可调节）	304
4	锁紧吊环	304
5	滤篮	304/316L
7	压环	304/316L

工况条件
设计压力：	0.6Mpa
最高耐温：	160°C（根据滤袋）
过滤精度：	0.1um~40目（精度可选）
适配接口：	标准滤袋环口
材质
筒体	SS304/SS316L
卡箍/吊装螺栓	SS304/SS316L
密封圈	硅橡胶胶SILICOME /聚四氟乙烯密封圈PTFE/氟橡胶 FKM/ 四氟包覆密封圈 PFA
表面处理
筒体内外表面处理	镜面抛光Ra<0.4um/喷砂
接口
进出口	快装连接/法兰连接
排气、压力表口	G1/4

		01	02
OD	筒体直径	204	204
H1	筒体长度	650	1000
H2	总长	650~1050	1000~1400
PD1	压差表口/排气口	G1/4	G1/4

订货表：

	滤袋长度	材质	接口	密封圈	压力
MRBGB	01	304	DN25	S	（空）
	01 ：450mm 02 ：810mm	304 ： SS304 316L：SS316L	DN25:DN25法兰 DN50:DN50法兰 X   :其他	S： 硅胶 V： 氟胶 P：聚四氟乙烯 PFA：四氟包覆密封圈	（空）：0.6Mpa   1.6  : 1.6MPa

电子行业、水处理、制药化工、机械设备
