产品简介

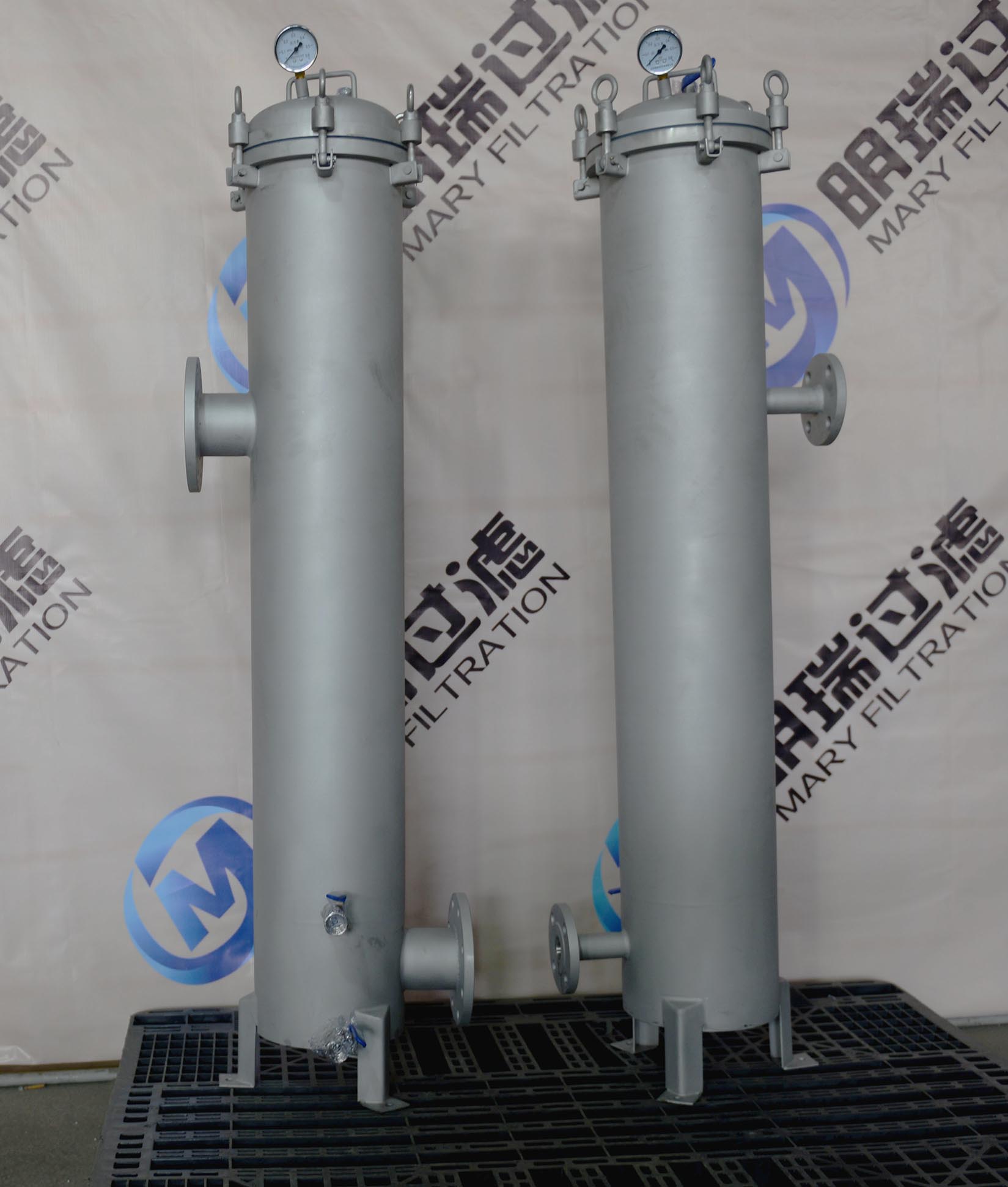

卫生级单袋过滤器筒体全部采用304或316L不锈钢材料制造，每台过滤器都是经过严格的选材及精心制造而成，无裂缝的流线型设计，具有良好的表面和耐腐蚀能力，以达到防止细菌污染的质量标准，卫生级过滤器套筒独特的结构，使每一个套筒的内外表面均没有死角、可拆洗，操作较方便。

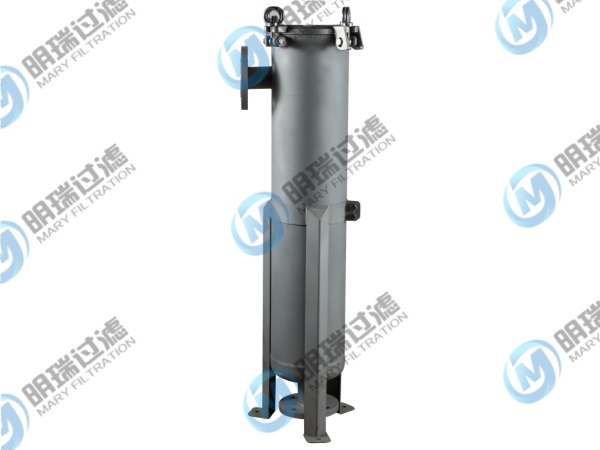

袋式过滤器的结构设计是由四套摇锤式环首螺栓将顶盖和滤筒密封锁紧，使过滤器更能承受较高的过滤压力和水锤式的压力冲击。袋式过滤器由滤筒，过滤网篮，过滤袋三部分组成，结构紧凑简单；要过滤的液体经过滤器的进口进入，流进过滤袋，经过滤袋的拦截后，由过滤器的出口流出。袋式过滤器的进出口设计一般采用侧进底出方式，清洗较方便。
1、用304或316L不锈钢材料制造，内表面：镜面抛光或电解抛光处理。
外表面：哑光处理、镜面抛光或电解抛光处理。
2、密封圈使用食品级硅橡胶密封圈，品质保证。
3、锁紧方式：卡箍、卫生级套管或螺栓快速装拆。
4、袋式过滤可承载较大的工作压力，压损小，运行费用低，节能效果明显。
5、袋式过滤处理量大、体积小，容污量大。
6、基于袋式过滤系统的工作原理和结构，更换滤袋时方便快捷，而且过滤机免清洗，省工省时。
7、袋式过滤应用范围广，使用灵活，安装方式多样。
8、滤袋侧漏机率小，过滤品质较有保障。
技术参数
部件号 | 名称 |
1 | 顶盖 |
2 | 密封圈1 |
3 | 筒体 |
4 | 压环 |
5 | 滤袋 |
6 | 密封圈2 |
工况条件 |
设计压力： | 0.6Mpa |
最高耐温： | 100°C |
过滤精度： | 0.45um~40目（精度可选） |
适配接口： | 标准滤袋环口 |
材质 |
筒体 | SS304/SS316L |
卡箍/吊装螺栓 | SS304/SS316L |
密封圈 | 硅橡胶胶SILICOME /聚四氟乙烯密封圈PTFE/氟橡胶 FKM/ 四氟包覆密封圈 PFA |
表面处理 |
筒体内外表面处理 | 镜面抛光Ra<0.4um/喷砂 |
接口 |
进出口 | 法兰连接 快装连接 |
排污口 | G1/4 |
尺寸规格
| 01 | 02 | 03 | 04 |
OD | 筒体直径 | 219 | 219 | 159 | 159 |
H1 | 筒体长度 | 380 | 730 | 280 | 380 |
H2 | 总长 | 745 | 1145 | 610 | 710 |
PD1 | 压力表口 | G1/4 | G1/4 | G1/4 | G/4 |
O | 进出口 | DN50 | DN50 | DN25 | DN25 |
| | | | | |
应用范围
袋式过滤器被广泛应用于油漆、啤酒、植物油、医药、化学药品、石油产品、纺织化学品、电镀液、热熔剂、乳胶、工业用水、工业废水等领域。
